Vamos a ver cómo crear gráficos combinados de anillos impactantes y de gráficos radiales vistosos, cómo cargarlos con datos de la Web mediante Power Query en Excel, y cómo hacerlos dinámicos con segmentación de datos y escala de tiempo.

Para ello haremos un ejercicio de creación de un par de gráficos con datos PVPC, siguiendo los pasos de 3 videotutoriales que he publicado en mi canal: Excel Pedro Wave - YouTube

Al final de este artículo podrás descargar un ejemplo más elaborado, con macros VBA para automatizar la actualización del PVPC de un día y para obtener el detalle de una hora determinada.

PVPC: Precio Voluntario Pequeño Consumidor

La tarifa PVPC es la tarifa eléctrica regulada en España. Denominada 2.0 TD, se aplica desde el 1 de junio de 2021 como precio ¿voluntario? al "pequeño consumidor" de baja tensión de electricidad, con potencia contratada hasta 10 kW, y con discriminación horaria en 3 periodos:

• Punta, horas con el precio más elevado, cuando más energía se consume.
• Llano, horas con un precio medio, cuando el consumo es más moderado.
• Valle, horas con el precio más bajo, cuando menos energía se consume.

Se trata de que el "pequeño consumidor" adapte su consumo horario conociendo de antemano el precio que va a costar la luz cada hora del día.

Por ello, Red Eléctrica de España -REE publica cada día a las 20:15 horas los precios horarios para el día siguiente, que se muestran tanto en la web de eSIOS (Sistema de Información del Operador del Sistema) como en la app redOS para dispositivos móviles.

Los datos de la consulta a la web de eSIOS son extraídos de los archivos que puede descargar cualquier "pequeño consumidor" de electricidad desde su página de descargas, ateniéndose a las políticas de REE:

Aviso legal y política de privacidad | ESIOS electricidad · datos · transparencia (ree.es)

Para escribir este artículo me he basado en las siguiente páginas Web:

• Análisis | ESIOS electricidad · datos · transparencia (ree.es)
• Descargas | ESIOS electricidad · datos · transparencia (ree.es)
• Precio voluntario para el pequeño consumidor (PVPC) | Red Eléctrica de España (ree.es)
• PVPC Endesa Energía XXI: Precio y Cómo contratar la tarifa (tarifasgasluz.com)
• El precio de la energía hoy en España: luz, gasolina y petróleo al día | Economía | EL PAÍS (elpais.com)
• Subida de la Luz: Precio Hoy, 2021, 2020, 2019 y 2018 | Podo (mipodo.com)

Gráficos PVPC

Tanto en este artículo como en 3 videotutoriales podrás seguir paso a paso el proceso de creación de un par de gráficos en Excel, con los datos del PVPC de la tarifa eléctrica regulada en España.

Cada uno de los dos gráficos combinados contiene tres gráficos de anillo y un gráfico radial:

• Anillos exteriores: con los precios de la electricidad, en €/MWh, para cada hora del día.
• Anillos centrales: con el tipo de período horario: Punta (más caro); Llano y Valle (más barato).
• Anillos interiores: con 24 horas PVPC.
• Radiales: con las líneas PVPC de la curva horaria, de 1 a 12 horas y de 13 a 24 horas.

El resultado es el de la imagen:

Vídeos paso a paso para crear los gráficos PVPC

Siguiendo todos los pasos explicados en estos 3 vídeos aprenderás a:

• Usar Power Query para conectarte a una página Web con la ruta editada dinámicamente.
• Crear referencias en Power Query para extraer datos de dos tablas distintas.
• Crear una tabla de datos a partir de dos tablas.
• Crear un gráfico compuesto de 3 anillos y un gráfico radial.
• Copiar un gráfico en otro con su formato.
• Crear una tabla dinámica con segmentación de datos y otra con escala de tiempos.
• Hacer que los gráficos sean dinámicos, consultando los datos de un día cualquiera.

En esta lista de reproducción puedes ver los 3 videotutoriales de cómo crear un par de gráficos con los datos de PVPC.

Cómo crear los dos gráficos PVPC

Los pasos para crear los dos gráficos PVPC están explicados en los 3 videotutoriales, por lo que me limitaré a comentar algunos detalles de la hoja auxiliar necesaria para crear los gráficos.

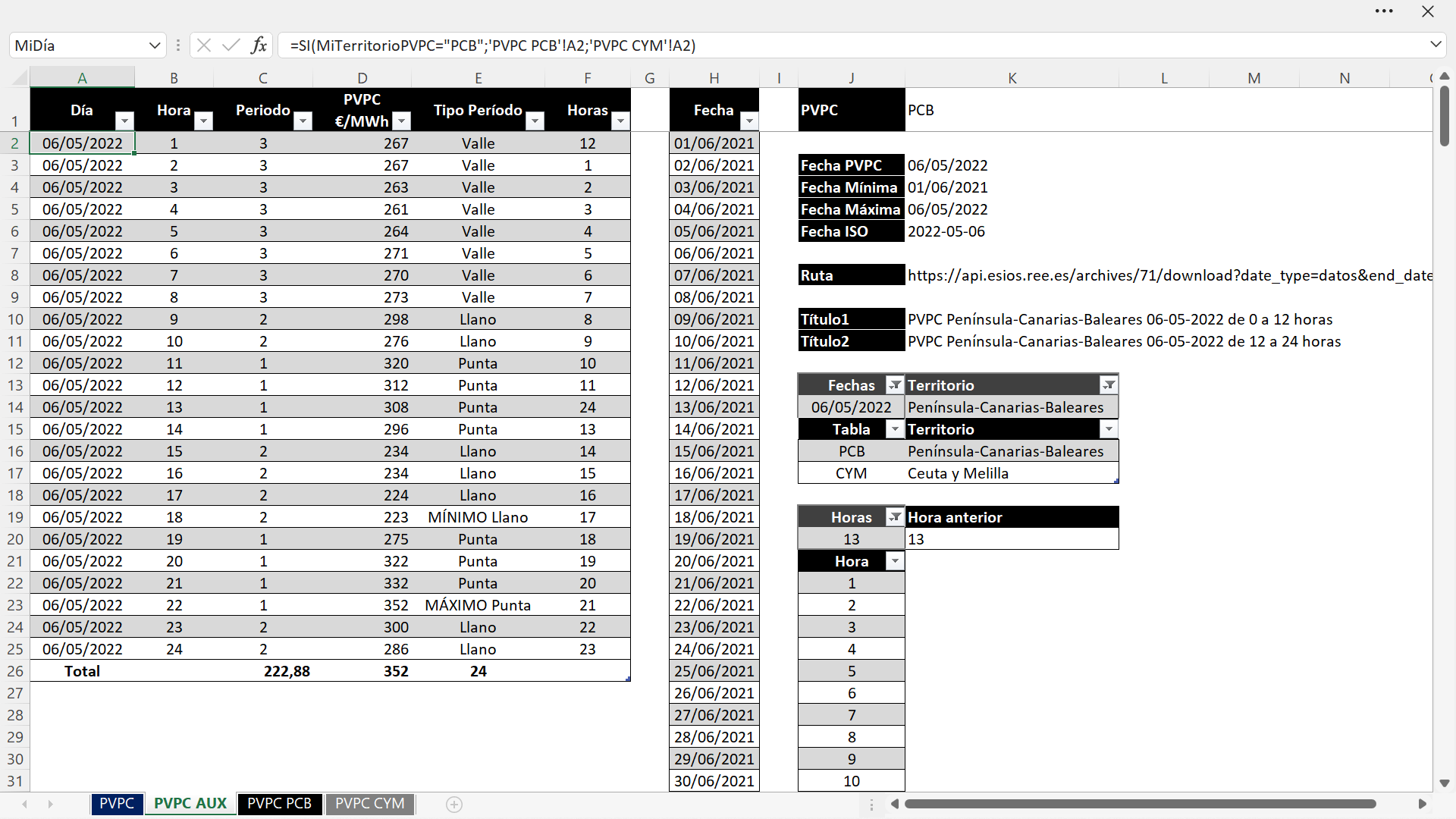

En la hoja 'PVPC AUX' están los datos auxiliares para crear los gráficos (entre paréntesis los nombres definidos):

• PVPC (MiTerritorioPVPC):         =INDICE(TablaTerritorioPVPC[Tabla];COINCIDIR(MiTerritorio;TablaTerritorioPVPC[Territorio];0))

• Fecha PVPC (MiFechaPVPC): =SI(MiFecha=0;MiDía;MiFecha)

• Fecha Mínima (MiFechaMínima): 01/06/2021

• Fecha Máxima (MiFechaMáxima):  =HOY()+SI(TEXTO(AHORA();"hh:mm")>"20:15";1;0)

• Fecha ISO (MiFechaISO): =AÑO(MiFechaPVPC) & TEXTO(MiFechaPVPC;"-mm-dd")

• Ruta (MiRuta): ="https://api.esios.ree.es/archives/71/download?date_type=datos&end_date=" & MiFechaISO & "T23%3A59%3A59%2B00%3A00&locale=es&start_date=" & MiFechaISO & "T00%3A00%3A00%2B00%3A00"

• Título1: ="PVPC " & MiTerritorio & "

" & TEXTO(MiDía;"dd-mm-") & AÑO(MiDía) & " de 0 a 12 horas"

• Título2: ="PVPC " & MiTerritorio & "

" & TEXTO(MiDía;"dd-mm-") & AÑO(MiDía) & " de 12 a 24 horas"

• Celda A2 (MiDía): =SI(MiTerritorioPVPC="PCB";'PVPC PCB'!A2;'PVPC CYM'!A2)

• Celda E2 con el Tipo Período:

=SI([@[PVPC
€/MWh]]=$D$26;"MÁXIMO
"; SI([@[PVPC
€/MWh]]=$C$26;"MÍNIMO
";"")) & ELEGIR([@Periodo];"Punta";"Llano";"Valle")

• Celda C26 con el PVPC mínimo de un día: =SUBTOTALES(105;[PVPC €/MWh])

• Celda D26 con el PVPC máximo de un día: =SUBTOTALES(104;[PVPC €/MWh])

• Celda J14 (MiFecha): con la fecha filtrada en la tabla dinámica de fechas con la escala de tiempo.

• Celda K14 (MiTerritorio): con el territorio filtrado en la tabla dinámica con la segmentación de datos.

IMPORTANTE: La primera consulta en Power Query se debe editar así:

• Iniciar el Editor de Power Query desde la cinta de opciones: Datos > Obtener datos > De otras fuentes > Consulta en blanco

• Editar el primer paso con esta fórmula, que obtiene la ruta de la celda con el nombre definido MiRuta:

= Excel.CurrentWorkbook(){[Name="MiRuta"]}[Content]{0}[Column1]

• En Configuración de la consulta, en PROPIEDADES, cambiar el Nombre de la consulta por: PVPC

• En Configuración de la consulta, en PASOS APLICADOS, hacer clic en Origen con el botón derecho del ratón y seleccionar: Insertar paso después

• Editar el segundo paso con esta fórmula, que descarga el fichero Excel con los datos PVPC de la Web eSIOS:

= Excel.Workbook(Web.Contents(Origen), null, true)

• Aparece una advertencia: Se requiere información sobre la privacidad de datos. Presionar el botón: Continuar

• En el vídeo comenté que se debía seleccionar el Libro actual como Público, aunque también es posible marcar: Ignorar las comprobaciones de los niveles de privacidad de este archivo. Y presionar el botón: Guardar

Si quieres saber más sobre este tema, lee esta página:

Establecer niveles de privacidad (Power Query) (microsoft.com)

ATENCIÓN: Los gráficos creados siguiendo los pasos de los vídeos se deben actualizar manualmente para incluir más fechas. Para ello seguir estos pasos:

1. Seleccionar la hoja 'PVPC AUX'.
2. Seleccionar la última celda de la tabla de fechas de la columna H.
3. Colocarse en la esquina inferior derecha de esa celda, hasta que salga una cruceta.
4. Arrastrarla hacia abajo hasta rellenar el día de hoy. Si son más de las 20:15 horas se puede rellenar hasta el día de mañana.
5. Seleccionar la celda J13 donde está la tabla dinámica de fechas.
6. Hacer clic con el botón derecho y Actualizar la tabla dinámica.
7. Seleccionar la hoja 'PVPC'.
8. Seleccionar el día de hoy en la escala de tiempo.
9. En la cinta de opciones, hacer clic en: Datos > Actualizar todo
10. Se habrán refrescado los dos gráficos con los datos del PVPC de hoy.

Descarga los gráficos PVPC

Para obtener los datos PVPC diarios y horarios descarga la plantilla v1.0 desde estos enlaces:

• Microsoft OneDrive: PVPC Electricidad - PW1.xlsm

• Sites Google Drive: PVPC Electricidad - PW1.xlsm

Abre la plantilla con una versión de Excel de escritorio igual o superior a Excel 2013 y presiona el botón: Habilitar edición

Si aparece una ADVERTENCIA DE SEGURIDAD: Se han deshabilitado las conexiones de datos externos o se deshabilitó parte del contenido activo, se debe presionar el botón: Habilitar contenido

Esta plantilla contiene macros y está protegida sin contraseña, por lo que se pueden estudiar y analizar las fórmulas y el código VBA.

La estructura del libro descargado está protegida sin contraseña. Para poder iniciar el Editor de Power Query o cambiar las hojas, en la cinta de opciones seleccionar: Revisar > Proteger libro. Hacer clic en ese icono para quitar su resaltado, con lo que ya no estará protegido el libro ante cambios indeseados por parte del usuario.

Gracias a las macros se actualiza automáticamente la curva horaria del PVPC de un día cualquiera.

Mejoras en la versión con macros

Con la versión descargada no hace falta actualizar manualmente los datos PVPC, pues las macros se encargan de ello.

Además se han añadido datos con la composición de los precios PVPC para una hora determinada del día elegido.

Con una nueva segmentación de datos se selecciona la hora para la que se quiere saber el detalle de la tarifa. El resultado se muestra en esta imagen:
