Explicación detallada de cómo crear los 5 anillos olímpicos entrelazados en un gráfico de dispersión en Excel.
La explicación del videotutorial es paso a paso, la explicación del artículo es más rápida.
Si sigues las explicaciones, al final conseguirás crear los anillos olímpicos en un gráfico de dispersión con líneas suavizadas y con 7 series de datos.
Los Anillos Olímpicos subidos a la nube de Microsoft OneDrive, para quien no quiera o no pueda verlos en Excel.
Esta versión de los Anillos Olímpicos es compatible desde Excel 2010 hasta Excel para Microsoft 365 y Excel para la Web.
Descarga la versión más reciente desde uno de estos enlaces:
- Microsoft OneDrive: Anillos Olímpicos - PW1.xlsx
- Sites Google Drive: Anillos Olímpicos - PW1.xlsx
Abre el archivo y presiona el botón: Habilitar edición cuando aparezca el aviso de VISTA PROTEGIDA.
Las hojas y el libro no están protegidos, por lo que puedes estudiar las fórmulas y analizar el gráfico de dispersión.
ATENCIÓN: Se puede modificar este libro de Excel respetando esta licencia:
Creative Commons — Atribución-NoComercial-CompartirIgual-No portada — CC BY-NC-SA 4.0
Vídeo explicando cómo dibujar los Anillos Olímpicos en Excel.
NOTA: La explicación del vídeo es más detallada, pero esta explicación es más eficiente para diseñar los anillos olímpicos.
Pasos para diseñar los anillos olímpicos:
1) Seleccionar en la cinta de opciones: Fórmulas > Administrador de nombres, creando el nuevo nombre definido miRadio: =7,5
2) En una hoja en blanco crear las cabeceras en el rango A1:P1
3) Escribir un 0 en la celda A2 y un 3 en la celda A3.
4) Seleccionar las celdas A2 y A3 y arrastrarlas hacia abajo hasta la celda A122, con lo que se consigue que los Grados vayan del 0 al 360, de 3 en 3.
5) Crear una tabla con encabezados en el rango $A$1:$P$122 con la combinación de teclas: Control + T
6) Escribir las siguientes fórmulas en las celdas:
B2: =[@Grados]*PI()/180
C2: =miRadio*COS([@Radianes])-18
D2: =miRadio*SENO([@Radianes])+4
E2: =miRadio*COS([@Radianes])
F2: =miRadio*SENO([@Radianes])+4
G2: =miRadio*COS([@Radianes])+18
H2: =miRadio*SENO([@Radianes])+4
I2: =miRadio*COS([@Radianes])-9
J2: =miRadio*SENO([@Radianes])-4
K2: =miRadio*COS([@Radianes])+9
L2: =miRadio*SENO([@Radianes])-4
7) Insertar un gráfico de dispersión con líneas suavizadas.
8) Eliminar el título del gráfico, la leyenda, las líneas de cuadrícula y los ejes, con lo que no queda marcado ningún elemento del gráfico.
9) En opciones del gráfico, seleccionar: Sin relleno y Sin línea.
10) Cambiar el tamaño del eje vertical con Mínimos = -20,0 y Máximos = 20,0
11) Seleccionar el anillo de arriba a la izquierda, denominado Serie Azul, marcando Línea sólida, Ancho = 9,5 pt y Color RGB: Rojo = 0; Verde = 120; Azul = 208.
12) Seleccionar el anillo de arriba en el centro, denominado Serie Negro, marcando Línea sólida, Ancho = 9,5 pt y Color RGB: Rojo = 0; Verde = 0; Azul = 0.
13) Seleccionar el anillo de arriba a la derecha, denominado Serie Rojo, marcando Línea sólida, Ancho = 9,5 pt y Color RGB: Rojo = 240; Verde = 40; Azul = 45.

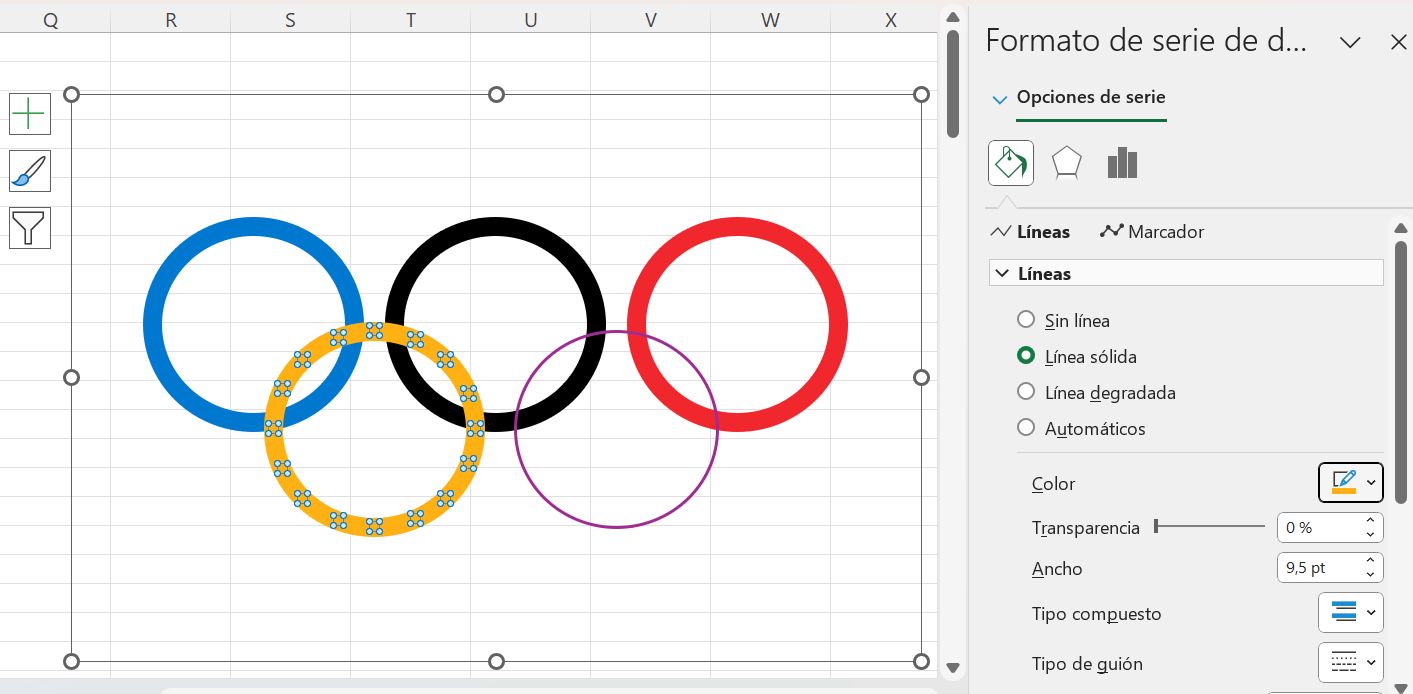

14) Seleccionar el anillo de abajo a la izquierda, denominado Serie Amarillo, marcando Línea sólida, Ancho = 9,5 pt y Color RGB: Rojo = 255; Verde = 177; Azul = 20.
15) Seleccionar el anillo de abajo a la derecha, denominado Serie Verde, marcando Línea sólida, Ancho = 9,5 pt y Color RGB: Rojo = 0; Verde = 166; Azul = 81.
En esta imagen se ven los 5 anillos olímpicos, pero con los anillos amarillo y verde por encima de los otros tres anillos.
Falta entrelazarlos, para lo que hay que añadir fórmulas en dos series adicionales.
16) Nuevas fórmulas en las celdas:
M2: =[@X4]
N2: =[@Amarillo]
O2: =[@X5]
P2: =[@Verde]
17) Borrar las fórmulas en los siguientes rangos:
Seleccionar el rango M2:P23 y presionar la tecla Supr.
Seleccionar el rango M33:P56 y presionar la tecla Supr.
Seleccionar el rango M66:P122 y presionar la tecla Supr.
Quedan dos arcos donde deben quedar entrelazados los anillos.
18) Seleccionar el gráfico y en la cinta de opciones seleccionar: Diseño de gráfico > Seleccionar datos, subiendo arriba la serie Amarillo y la serie Verde.
Con lo que los anillos amarillo y verde están por detrás y los tramos de las series Amarillo2 y Verde2 están por delante.
19) Seleccionar los tramos de abajo a la izquierda, denominados Serie Amarillo2, marcando Línea sólida, Ancho = 9,5 pt y Color RGB: Rojo = 255; Verde = 177; Azul = 20.
Con lo que el anillo amarillo queda entrelazado con los anillos azul y negro.
20) Seleccionar los tramos de abajo a la derecha, denominados Serie Verde2, marcando Línea sólida, Ancho = 9,5 pt y Color RGB: Rojo = 0; Verde = 166; Azul = 81.
¡¡¡ Ya están dibujados los anillos olímpicos entrelazados en Excel !!!
